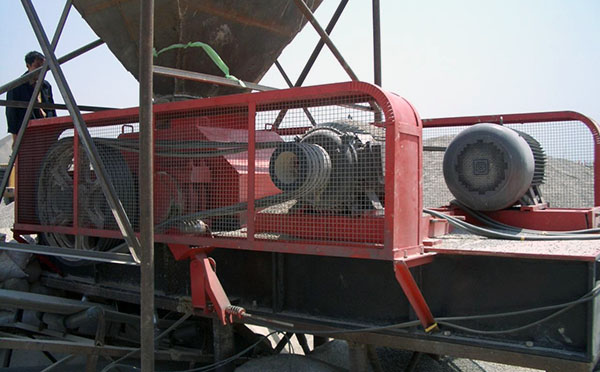

四輥破碎機

四輥破碎機介紹

對輥式破碎機在國內工業生產中應用逐步廣泛，為了滿足現代生產需求，我們研發了新型的四輥破碎機，這是在傳統對輥式破碎機基礎上的升級設計，所以其綜合性能較之前的設備也更加突出，在生產中的各方面優勢也更加明顯。

四輥破碎機適用于進料粒度小于90mm、成品粒度要求100目至5毫米的超細碎作業。如礦山行業生產石英粉、精鐵粉，陶瓷行業破碎長石粉，熱電廠制造石粉脫硫，水泥廠制造微粉、煤粉，建材廠制造石膏粉，化工行業破碎各種化工原材料等，或者與上述類似的破碎場合。

四輥破碎機原理

四輥破碎機是利用四個高強度耐磨合金碾輥，相對旋轉產生的高擠壓力和剪切力來破碎物料。物料進入較上面兩輥V型破碎腔以后，受到上兩輥相對旋轉的擠壓力作用，****將物料擠軋和嚙磨后(粗破)，然后再進入相對旋轉的中間兩輥，利用中間兩輥的擠壓力進行二次擠軋和嚙磨(細破)后，較后進入下兩輥，再次利用下兩輥進行第三次擠軋、剪切和嚙磨(超細碎)后(僅適用在四輥三碎機型)破碎成需要的粒度由輸送設備送出。

四輥破碎機的結構組成

給料口、機架、帶輪、軸承、切削裝置、彈簧、輥?zhàn)?、?lián)軸器、減速器、電動機、干油潤滑裝置、鏈輪。

四輥破碎機設備特點

1、

四輥破碎機采用單機二級破碎，即粗破和細破，同時在機腔內實現，其工作效率比其它破碎設備提高了3~4倍，是傳統破碎設備的新型替代產品之一。

2、節能

四輥破碎機配套的原動力電機是其它破碎機動力電機的60%，單是節省能耗一項，與國內同類產品相比，一年可節約能耗達30余萬元。

3、壽命長

四輥破碎機的工作振幅≤0。03mm，是目前破碎設備中振幅較小的設備之一，整機使用壽命大于30年。

4、噪聲小

四輥破碎機的工作噪聲在1米處≤85dB，10米處≤60dB，其噪聲完全符合國家新工業品噪聲控制等級標準。

四輥破碎機型號分類

四輥破碎機配置四個破碎輥，根據用戶破碎粒度要求，分為四輥二碎和四輥三碎二種機型。

1、四輥二碎機型

四輥二碎機型為通用的四輥破碎機，四個輥面分為堆焊輥面或者平輥面，按照用戶要求的粒度選擇組合，適用于成品粒度要求60目-5mm的細碎作業，如鋼鐵行業制造焦粉；焦化行業生產煤粉；石英行業生產石英砂；鐵礦行業生產鐵粉等，或者與上述類似的破碎場合。

2、四輥三碎機型

四輥三碎機型是我公司自行研制開發的專利產品。四個輥面可以選擇堆焊輥面和平輥面，按照用戶要求的粒度選擇組合，適用于粒度要求100目-3mm的超細碎作業，如礦山行業生產石英砂、精鐵粉；陶瓷行業破碎鉀長石、鈉長石；熱電行業制造石粉用于鍋爐脫硫；水泥行業制造水碴微粉、煤粉；建材行業制造石膏粉；化工行業破碎各種化工原材料等，或者與上述類似的破碎場合。根據用戶要求分為皮帶和聯軸器傳動（硬鏈接）傳動方式。本設備動力也可以按照用戶要求將電動機改裝為柴油機或汽油機。

四輥破碎機技術參數
